Einige hilfreiche Funktionen, die Schnittstellen der CPU einer M1 abzufragen:

• CPU_GetLedStates: Liefert Informationen über den Zustand der drei Front-LEDs.
• CPU_GetSwitches: Liefert Informationen über den Zustand der zwei Front-Drehschalter.
• CPU_SetLedStates: Setzt die drei Front-LEDs.
• CPU_USBcapacity: Liefert umfangreiche Informationen über den angeschlossenenn USB-Stick.
• CPU_USBplugged: Liefert zurück, ob ein USB-Stick gesteckt ist.

Unterstützt beim Lesen und Schreiben von CSV-Dateien. Datensätze können gezielt gelesen werden. Beim Lesen und Schreiben können Kopiervorgänge in ein Temp-Verzeichnis stattfinden. So kann z.B. auf das RAM-Drive geschrieben werden, es wird aber überprüft, ob eine Datei mit Datensätzen z.B. auf einem USB-Stick vorhanden ist, diese vorher kopiert, um so die Datei im RAM-Drive fortsetzen zu können.

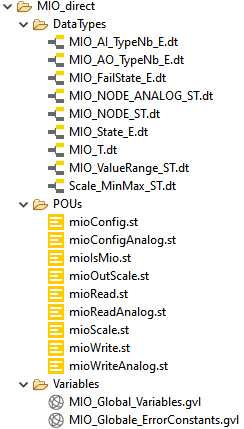

Datei unterstützt dabei, digitale und analoge Werte zu lesen und zu schreiben mit Hilfe von indirekter Adressierung. Es wird mit sogenannten MIO-Strings gearbeitet: MIO/1234/5 bedeutet, daß der Kanal 5 von Modul 1324 gelesen wird. Ein Prozeßabbild ist nicht notwendig. Die Werte werden direkt vom Kanal gelesen.
Beim Skalieren muß nur mit Hilfe von Klartext-Konstanten angegeben werden, welcher Kanaltyp vorliegt, Die Skalierung auf die elektrischen Werte wird dadurch automatisch durchgeführt. Daraus kann dann mit Hilfe eines Skalierungsbausteins der physikalisch gemessene Wert ermittelt.

Einige Funktionen zum String-Handling:

• ConvertStringToTime: Convertiert einen String im Format hh:mm:ss oder hh:mm in eine Zeit.
• LogOutput_DINT: Schreibt ein Event ins Logbuch der M1, wahlweise als Info, Fehler oder Warnung. Ein DINT-Begleitwert wird mit ausgegeben. Dem Event wird ein Päfix vorangestellt.
• LogOutput: Schreibt ein Event ins Logbuch der M1, wahlweise als Info, Fehler oder Warnung. Dem Event wird ein Päfix vorangestellt.
• ReplaceAnyOccurrence: Ersetzt einen Suchstring durch einen Replace-String mehrfach in einem Quellstring.
• ReplaceIllegalFileCharacters: Ersetzt ungültige Zeichen in einem Dateinamen durch ein anderes Zeichen.

Bereitet einen Konfigurations-String im Format [Module]./[SVI-Path]<@IP-Address> so auf, daß die Bestandteile in der Bachmann-Bibliothek "SVI_Comfort" genutzt werden können.

Verschiedene Funktionen zur Zertifikatsprüfung unter Nutzung der OpenSSL-Funktionalität.

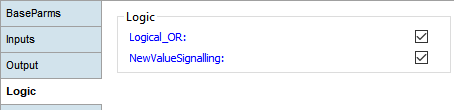

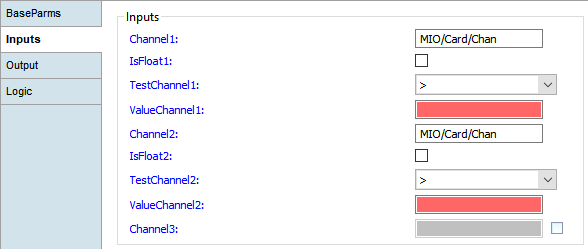

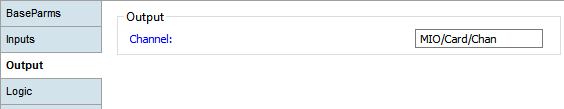

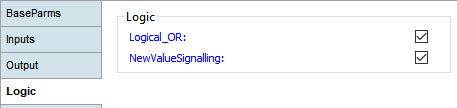

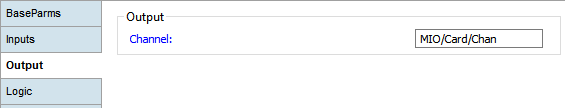

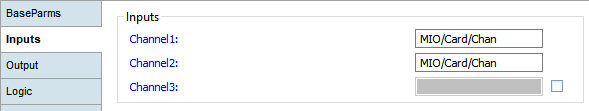

Bis zu 4 beliebige MIO Kanäle können mit Werten verglichen werden. Die bis zu 4 Ergebnisse können verUNDet oder verODERt werden. Das Ergebnis wird auf einen MIO-Kanal ausgegeben werden. Beim verODERn kann wahlweise eine Neuwertmeldung für jede Komponente aktiviert werden, so daß der Ausgang kurz abschaltet und neu aktiviert wird. So können I/O-Signale oder Signale verschiedener Programme via VirtualRW-Karte verknüpft werden. Binärsignale können invertiert werden.

Genau 4 digitale MIO-Eingangssignale können verUNDet oder verODERt werden und das Ergebnis auf einen MIO-Kanal ausgegeben werden. Beim verODERn kann wahlweise eine Neuwertmeldung für jede Komponente aktiviert werden, so daß der Ausgang kurz abschaltet und neu aktiviert wird. So können I/O-Signale oder Signale verschiedener Programme via VirtualRW-Karte verknüpft werden. Die Binärsignale können invertiert werden.

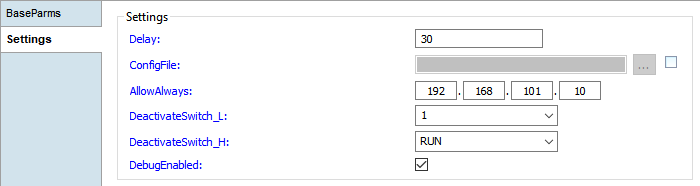

Die beim Extended OS aktivierte Firewall wird mit Hilfe dieses Programms konfiguriert, um unbefugte IP-Adressen zu sperren. Es werden auf Basis einer Whitelist Adressen oder Adressbereiche freigegeben. Die Regeln können beim Start verzögert aktiviert werden. Die Regeln können wahlweise über die Front-Drehschalter der CPU deaktiviert werden. Über die gelbe und rote LED wird der Zustand zurückgemeldet.

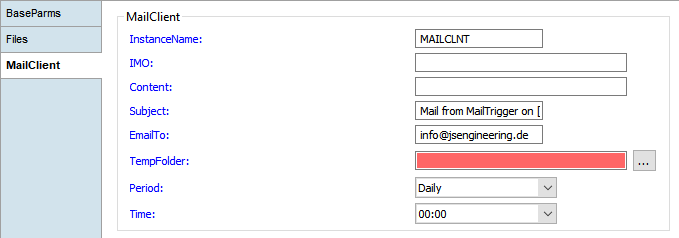

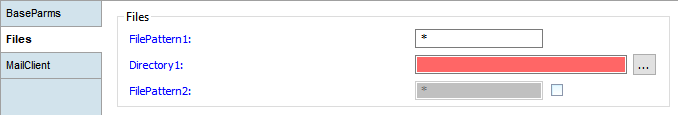

Nach bestimmten Suchmustern werden Dateien aus verschiedenen Verzeichnissen zu konfigurierten Zeitpunkten zusammengestellt und per Email-Client verschickt. Es sind bis zu 5 verschiedene Verzeichnisse und/oder Suchmuster konfigurierbar. Zum Verschicken wird der Bachmann MailClient benutzt.

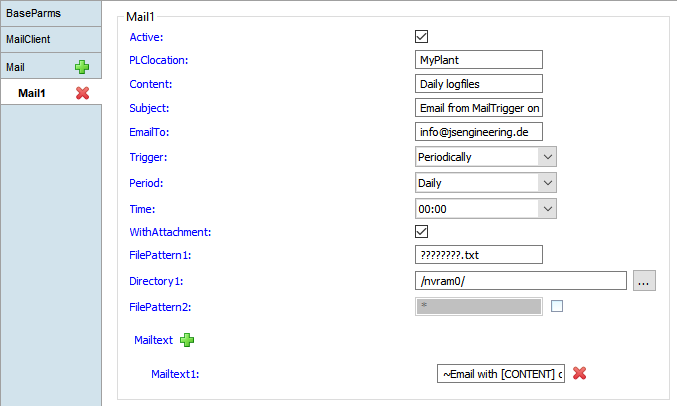

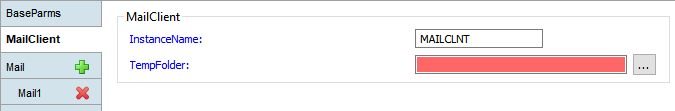

Bis zu 8 verschiedene Emails können konfiguriert werden. Diese können periodisch oder über den Trigger eines MIO-Eingangssignals ausgelöst werden. Wahlweise können nach bestimmten Suchmustern Dateien aus verschiedenen Verzeichnissen zu konfigurierten Zeitpunkten zusammengestellt, als ZIP-Datei gepackt und per Email-Client verschickt werden. Es sind bis zu 5 verschiedene Verzeichnisse und/oder Suchmuster konfigurierbar. Zum Verschicken wird der Bachmann MailClient benutzt.

Die Präsentation zeigt die ersten Schritte, wie ein Projekt und ein Gerät angelegt wird.

Download PDF...

Die Präsentation zeigt den Aufbau von Scope3, das Anlegen eines Recorders, das Herunterladen von Aufzeichnungen und die Auswertung mit Hilfe des Diagramms.

Download PDF...

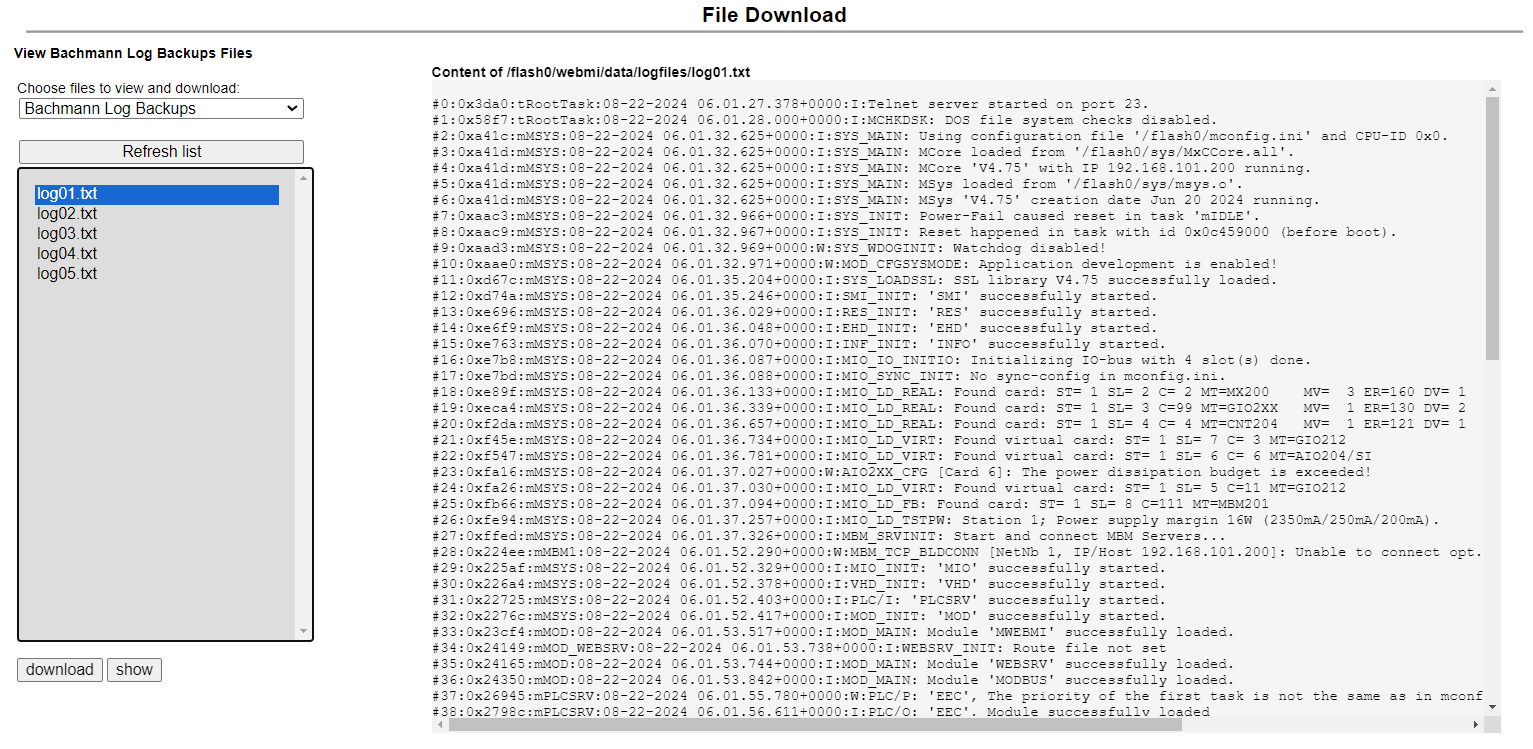

Die Vorlage erstellt ein Listenfeld mit vordefinierten Ordnern und Dateiselektoren. In diesen Ordnern kann geblättert werden, die ausgewählten Dateien können angezeigt oder heruntergeladen werden. Multi-Select-Download ist möglich. Es kann auf das gesamte Dateisystem zugegriffen werden. Verwendung mit mwebmi V2.40R oder höher möglich.

Im Laufe der Zeit sind verschiedene kurze Schulungsunterlagen zu SCL entstanden. Schauen Sie einmal durch für einen Kurzeinstieg in die Programmierung mit SCL:

• Einführung in SCL: Download PDF...
• Benutzung des SCL Editors und Taktmerker: Download PDF...
• Siemens Handbuch SCL: Download PDF...

Einführung in WinCCflexible: Download PDF...
